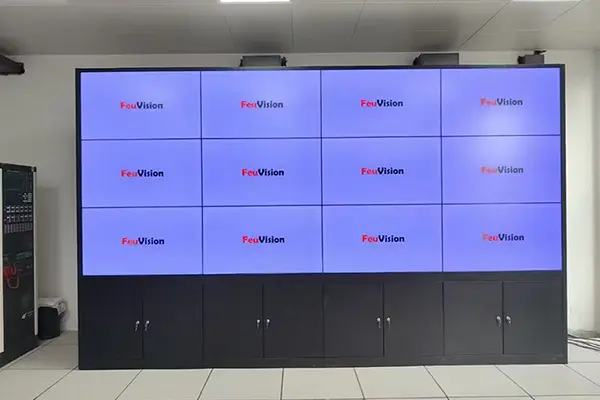

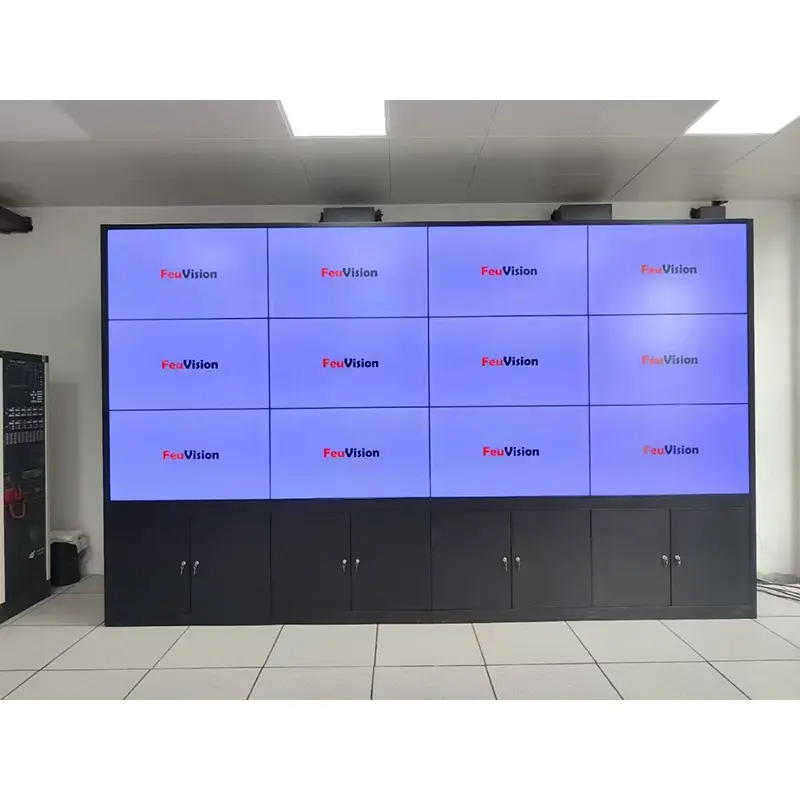

LCD-Video-Wandhalterung

Die LCD-Videowandhalterung ist ein modulares Metallträgersystem, das speziell für LCD-Videowände entwickelt wurde und häufig in Szenarien mit mehreren Bildschirmen eingesetzt wird, darunter Sicherheitsüberwachung, Konferenzzentren, kommerzielle Werbung und Verkehrsleitzentralen. Es besteht aus hochfesten kaltgewalzten Stahlplatten mit Präzisions-Feinabstimmungsmechanismen und unterstützt die Wand- und Bodenmontage mit unabhängiger Einstellung für jedes Paneel, um gleichmäßige Verbindungsabstände und eine flache Gesamtoberfläche zu gewährleisten. Direkt vom Hersteller geliefert, OEM-Anpassung möglich.

Drei zentrale technische Probleme gelöst

1. Ungleichmäßige Spleißabstände – 6-fache Feineinstellung, minimaler Spalt bis zu 0,5 mm

2. Langfristiges Durchhängen – untere tragende Halterungen + Mehrpunkt-Kraftlager, keine Verformung innerhalb von 8 Jahren

3. Schwierige Wartung – Unabhängige Demontage für einzelne Paneele, Austausch innerhalb von 90 Sekunden

Leitfaden zur Modellauswahl

Warum sollten Sie sich für unsere LCD-Videowandhalterung entscheiden?

1. 6-Wege-Feineinstellung für präzise Spleißspaltkontrolle

Ausgestattet mit vertikalen, horizontalen und 6-Wege-Einstellmechanismen von vorne nach hinten für das Trimmen nach der Installation. Selbst bei Wandbohrfehlern von ±5 mm können die Verbindungsspalte auf 0,5–1,5 mm verringert werden (abhängig von der Dicke des Bildschirmrahmens).

Einstellbereich:

•Vertikal: ±8 mm

•Horizontal: ±8mm

•Vorne-hinten: ±5mm

2. Modularer Rahmen für flexibles Layout

Geteilter Montagerahmen mit präzise positionierbaren Riegeln unterstützt:

•Einreihiges Querformat (1×N)

•Mehrzeiliges Matrixlayout (M×N)

•Hochformat-Bildschirmverbindung (für Digital Signage)

•Gemischtes Quer- und Hochformat-Layout

Maximale Einzelsäulenhöhe: 4 m (ca. 6 Stück 46 Zoll / 4 Stück 55 Zoll)

Unbegrenzte horizontale Erweiterung durch mehrere Säulensets nebeneinander

3. Unabhängige Demontage für mühelose Wartung

Jedes Paneel wird mit separaten Haken befestigt. Für den Austausch eines fehlerhaften Panels oder die Überprüfung der hinteren Verkabelung:

✅Keine Demontage benachbarter Bildschirme erforderlich

✅Demontage durch eine Person innerhalb von 90 Sekunden

✅Keine Auswirkungen auf die Gesamtstabilität der Wand

4. Untere Lasthalterungen verhindern ein Durchhängen

Ein einzelnes 55-Zoll-Panel wiegt bis zu 35 kg. Herkömmliche Halterungen basieren ausschließlich auf der hinteren Aufhängung und neigen nach längerem Gebrauch zu einer Vorwärtsneigung und einem Durchhängen der Unterseite.

Diese Halterung fügt untere Lasthalterungen hinzu, um das Plattengewicht auf die Querträger zu verteilen, mit einer sicheren Einzelplattentragfähigkeit von 80 kg und keiner Verformung innerhalb von 8 Jahren.

5. Verdecktes Kabelmanagement für ein ordentliches Erscheinungsbild

Spezielle Kabelführungskanäle im Rahmen für getrennte Stark- und Schwachstromverkabelung:

HDMI-Kabel, Netzwerkkabel und Netzkabel vollständig enthalten

Keine freiliegenden Kabel an der Vorderseite der Videowand

Entspricht den Brandschutz- und Sicherheitsinspektionsnormen

6. Duale Installationsmodi, passend für alle Wandtypen

Technische Parameter

Installationsschritte (Wandmontage als Referenz)

2 Arbeiter erforderlich; Eine 4-Panel-Videowand dauert etwa 2 Stunden

Schritte zur Wandmontage

1. Messen und Positionieren: Markieren Sie die Bohrpositionen an der Wand gemäß der Zeichnung des Spleißlayouts und kalibrieren Sie sie mit einer Wasserwaage

2. Querträger befestigen: Horizontale Querträger (1 pro Reihe) mit M10/M12-Spreizschrauben installieren, Abstand ≤ 600 mm

3. Aufhängeplatten vorinstallieren: Befestigen Sie die Feinabstimmungs-Aufhängeplatten an den hinteren VESA-Löchern der Bildschirme und achten Sie auf eine horizontale Ausrichtung

4. Bildschirme montieren: Beginnen Sie in der unteren Reihe, schieben Sie die Bildschirmhaken in die Querträgerschlitze und befestigen Sie die Riegel

5. Feinabstimmung der Spleißspalte: Stellen Sie die 6-Wege-Druckschrauben mit einem Sechskantschlüssel ein, um die Lücken auf ≤ 1,0 mm zu verringern

6. Kabelmanagement: Alle Kabel in Kabelkanäle verlegen und Lockerungsschrauben festziehen

7. Einschalttest: Bildkontinuität prüfen, nach Bestätigung in Betrieb nehmen

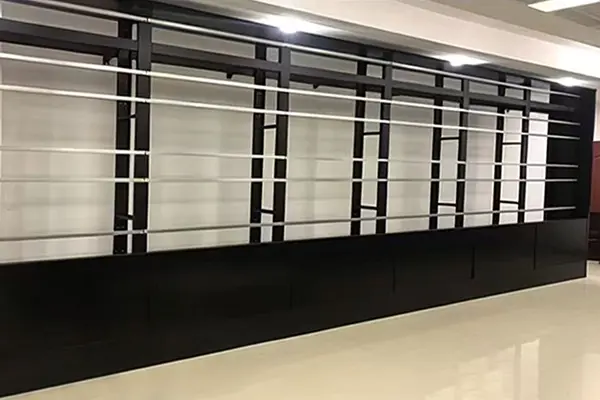

Schritte zur bodenstehenden Installation

1. Säulen zusammenbauen: Linke und rechte Säulen mit unteren Querstreben verbinden, verstellbare Fußpolster installieren

2. Nivellierung: Drehen Sie die Fußpolster zur Höheneinstellung und kalibrieren Sie sie mit der Wasserwaage

3. Fügen Sie Diagonalstreben hinzu: Obligatorische Diagonalstreben für Höhen über 2 m zur Verstärkung

4. Bildschirmmontage: Befolgen Sie die Schritte 3–5 des Wandmontageverfahrens

5. Endgültige Verriegelung: Ziehen Sie alle Verbindungsschrauben fest und schalten Sie das Gerät zum Testen ein

Anwendbare Szenarien

Vergleich mit herkömmlichen Halterungen

FAQ

F1: Für welche Größen von Videowandpaneelen passt diese Halterung?

A: Kompatibel mit gängigen 46-Zoll-, 49-Zoll- und 55-Zoll-Videowandpaneelen. Für andere Größen (43 Zoll, 65 Zoll) schauen Sie sich unsere speziellen Modelle an oder kontaktieren Sie uns für eine individuelle Anpassung.

F2: Ist es mühsam, teilweise fehlerhafte Panels auszutauschen?

A: Das unabhängige Aufhängedesign ermöglicht die separate Demontage einzelner Panels, ohne die Stabilität der gesamten Videowand zu beeinträchtigen.

F3: Passt die Halterung auf gebogene LCD-Spleißpanels?

A: Standard-Videowandhalterungen haben eine flache Struktur. Für gebogene LCD-Panels sind gebogene Adapter erforderlich. Stellen Sie Krümmungsradius und Verbindungsbogenmaß für die individuelle Bearbeitung gebogener Arme bereit.

F4: Wie hoch ist die maximale Belastbarkeit und der Sicherheitsfaktor des Bildschirms?

A: Konzipierte Einzelpaneel-Belastbarkeit: 80 kg (zerstörende Testlast ≥ 160 kg), Sicherheitsfaktor ≥ 2,0. Das schwerste Mainstream-55-Zoll-Panel wiegt ca. 30 kg, das 65-Zoll-Panel wiegt bis zu 45 kg, beide liegen weit unter der Designgrenze. Überprüfen Sie vor der Installation dennoch die tatsächliche Tragfähigkeit der Wand oder des Bodens.

F5: Wie kann man zwischen wandmontierten und bodenstehenden Modellen wählen?

A:

•Beton-/Massivziegelwand→Wandmontiert (kostengünstig, platzsparend)

•Kielwand aus Glas/Marmor/leichtem Stahl (kein Bohren erlaubt)→Bodenstehend (keine Dekorationsschäden)

•Mobile Nutzung an mehreren Standorten→Mobile Trolley-Halterung (mit Rollen)

F6: Ist es mit Bildschirmen anderer Marken (Samsung/LG/BOE) kompatibel?

A: Ja. Die VESA-Montagelöcher decken 200 x 200 mm bis 800 x 600 mm ab und sind mit über 95 % der auf dem Markt erhältlichen kommerziellen Videowandpaneele mit 46–55 Zoll kompatibel. Für spezielle Lochmuster sind Adapterplatten oder kundenspezifische Bearbeitungen erhältlich.

Warum uns wählen?

•Über 10 Jahre Erfahrung in der Herstellung von Videowandhalterungen

•Zertifizierung des Qualitätsmanagementsystems ISO9001:2015

•Eigene Fabrik mit vollständiger Blechbearbeitung, Lackierung und Montage im eigenen Haus

•Exporterfahrung: Produkte werden in über 30 Länder verkauft, darunter Europa, Amerika, Südostasien und den Nahen Osten

•Anpassungsmöglichkeit: Vollständige OEM/ODM-Unterstützung mit 3D-Zeichnungsbestätigung

•After-Sales-Garantie: Antwort innerhalb von 24 Stunden, Lösung innerhalb von 48 Stunden
