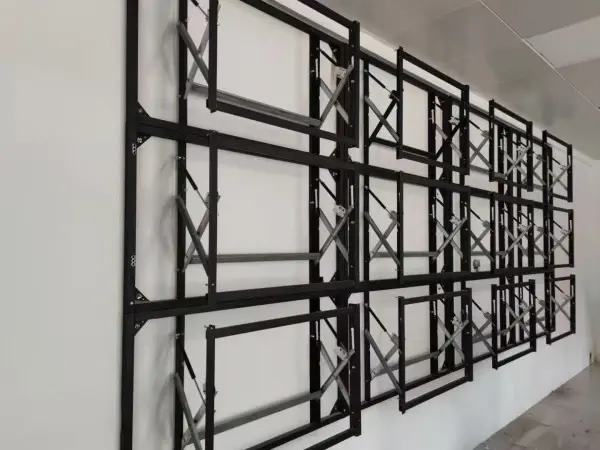

49-Zoll-Videowandhalterung

Dieses modulare Montagesystem ist ausschließlich für 49-Zoll-LCD-Videowandpaneele konzipiert und unterstützt mehrere Bildschirme zur Bildung großer Anzeigewände. Im Vergleich zur 46-Zoll-Version wiegen 49-Zoll-Panels mehr (jeweils 20–30 kg) und verfügen über schlankere Einfassungen, was höhere Anforderungen an die Tragfähigkeit der Halterung und die Feinabstimmungsgenauigkeit stellt. Die mit verdickten Profilen und umfangreichen Feinabstimmungsmechanismen konstruierte Halterung garantiert langfristige Ebenheit und Stabilität für große Videowände. Es eignet sich ideal für hochwertige Konferenzräume, Markenausstellungshallen, U-Bahn-Informationsbildschirme, Hintergrundwände für Großveranstaltungen und andere Szenarien.

Material- und Strukturspezifikationen

Warum entscheiden sich Bauunternehmer für diese spezielle 49-Zoll-Halterung?

Produktvorteile

1. Präzise Spaltanpassung für 49-Zoll-Panels mit extrem schmalem Rahmen

49-Zoll-Panels haben im Allgemeinen schmalere Ränder als 46-Zoll-Panels und reagieren empfindlicher auf Verbindungsfehler. Ausgestattet mit einer weitreichenden mehrdimensionalen Feinabstimmung (vertikale, horizontale, vorne-hinten- und Neigungsverstellung) stabilisiert die Halterung Lücken bei 0,5–1,2 mm für nahtlose, spaltfreie visuelle Effekte.

2. Hohe Belastbarkeit gegen langfristige Setzung

Einzelne Paneele wiegen bis zu 30 kg und gewöhnliche Halterungen neigen nach einem halben Jahr Gebrauch dazu, oben nach vorne zu kippen oder unten durchzuhängen. Durch die Verwendung einer verteilten Mehrpunktlaststruktur und unteren tragenden Stützen bietet diese Halterung eine sichere Tragfähigkeit von ≥ 80 kg. Es hat seismische und Vibrationssimulationstests bestanden und behält seine stabile Struktur im 7×24-Stunden-Dauerbetrieb bei.

3. Flexibles Layout mit horizontaler und vertikaler gemischter Installation

Unterstützt beliebige Zeilen- und Spaltenkombinationen (2×2, 3×3, 3×4, 1×5 usw.) und gemischte horizontale/vertikale Matrixlayouts. Die Standversion erfordert keine Wandbohrungen und eignet sich für Marmorwände, Glastrennwände und temporäre Installationen.

4. Unabhängige Wartung und schnelle Einzelplattenentfernung

Das unabhängige Klemmdesign fixiert jedes 49-Zoll-Panel separat. Der Austausch fehlerhafter Panels und die Wartung der hinteren Verkabelung erfordern keine Demontage benachbarter Bildschirme. Ein-Mann-Bedienung verkürzt die Wartungszeit um 70 %.

5. Verdeckte Verkabelung für ein ordentliches und konformes Layout

An den Seiten und an der Rückseite der Halterung sind unabhängige Kabelkanäle vorgesehen, um Stromkabel (starker Strom) und HDMI/Ethernet-Kabel (schwacher Strom) zu trennen, Signalstörungen zu vermeiden und Brandschutz- und Sicherheitsinspektionsnormen zu erfüllen.

6. Duale Montagemodi für verschiedene Wandtypen

•Wandmontage: Für Beton- und Vollziegelwände, standardmäßige M10-Dehnschrauben im Lieferumfang enthalten

•Bodenstehend: Optionale Basis für nicht bohrbare Standorte wie Aktivitätszentren, temporäre Ausstellungshallen und Marmorwände

Installationsschritte

Zwei Arbeiter erforderlich; Die Installation eines 4-Panel-Sets dauert etwa 2–2,5 Stunden

1. Schemaentwurf

Bestimmen Sie die Halterungsabmessungen anhand der Plattenanzahl (z. B. 3×4-Anordnung) und markieren Sie Positionierungslinien an der Wand oder am Boden.

2. Installation des Hauptrahmens

(1) Wandmontage: Installieren Sie horizontale Träger (einen pro Reihe), die mit M10-Spreizschrauben in Abständen von ≤ 600 mm an der Wand befestigt sind.

(2) Bodenstehend: Montieren Sie die linke und rechte Säule sowie die unteren Querstreben, befestigen Sie sie mit M12-Spreizschrauben am Boden und verstärken Sie die Säulen mit Diagonalstreben.

3. Hängende Platten vorinstallieren

Befestigen Sie die Feinabstimmungs-Aufhängeplatten an den VESA-Löchern auf der Rückseite von 49-Zoll-Panels und sorgen Sie so für eine horizontale Ausrichtung.

4. Panels montieren

Beginnen Sie in der unteren Reihe, richten Sie die Haken der Aufhängeplatten an den Balkenschlitzen aus, gleiten Sie entlang der Führungsschrägen und befestigen Sie die unteren Riegel.

5. Präzise Feinabstimmung

Passen Sie die Abdrückschrauben mit dem mitgelieferten Inbusschlüssel an, um gleichmäßige Abstände und ebene Plattenoberflächen zu erzielen.

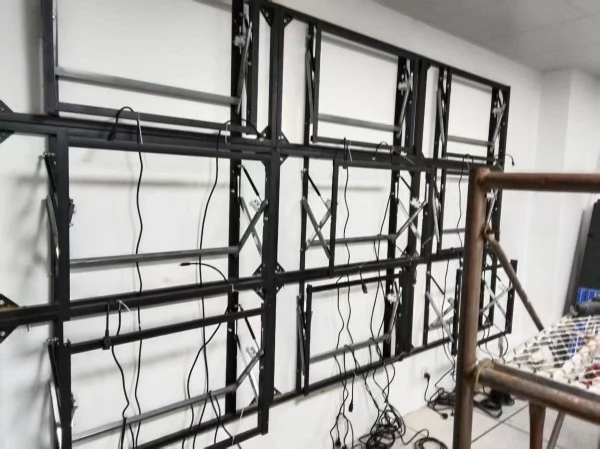

6. Kabelmanagement

Verlegen Sie die Drähte entlang der seitlichen Kabelkanäle, mit speziellen Kabelbinderpunkten hinter jeder Platte.

7. Endgültige Verriegelung

Ziehen Sie die Kontermuttern aller Einheiten fest und prüfen Sie die gesamte Ebenheit.

Anwendungsszenarien

Produktauswahltabelle

FAQ

F1: Kann die 49-Zoll-Videowandhalterung für eine gekrümmte Verbindung hergestellt werden?

A: Das Standardmodell ist für flaches Spleißen vorgesehen. Für umlaufende Ausstellungswände sind kundenspezifisch gebogene Adapter erhältlich. Geben Sie auf Anfrage Radiusparameter an.

F2: Kann das Bildschirmlayout frei angepasst werden?

A: Ja. Der modulare Aufbau ermöglicht flexible Kombinationen mit anpassbaren Zeilen und Spalten.

F3: Beeinträchtigt das Entfernen eines einzelnen Panels die Stabilität der gesamten Videowand?

A: Das unabhängige Klemmdesign stellt sicher, dass die separate Demontage einer Platte den Rest der Struktur nicht beeinträchtigt.

F4: Wie lange bleiben die angepassten Lücken nach der Feinabstimmung konstant?

A: Bei normalem Gebrauch behalten Sicherungsmuttern die Spaltgenauigkeit 6 Monate lang bei, ohne dass eine Neueinstellung erforderlich ist. Es wird empfohlen, alle sechs Monate eine Inspektion durchzuführen.

F5: Was ist stabiler: wandmontiert oder bodenstehend?

A: Beide weisen die gleiche strukturelle Festigkeit auf. Die Auswahl hängt von den Wandbedingungen ab:

•Beton-/Massivziegelwände: Wandmontiert (geringere Kosten)

•Kielwände aus Glas/Marmor/leichtem Stahl: bodenstehend (keine Wandschäden)

•Temporäre und mobile Installationen: Bodenstehend (wiederholter Auf- und Abbau)
