Eck-Außenschrank

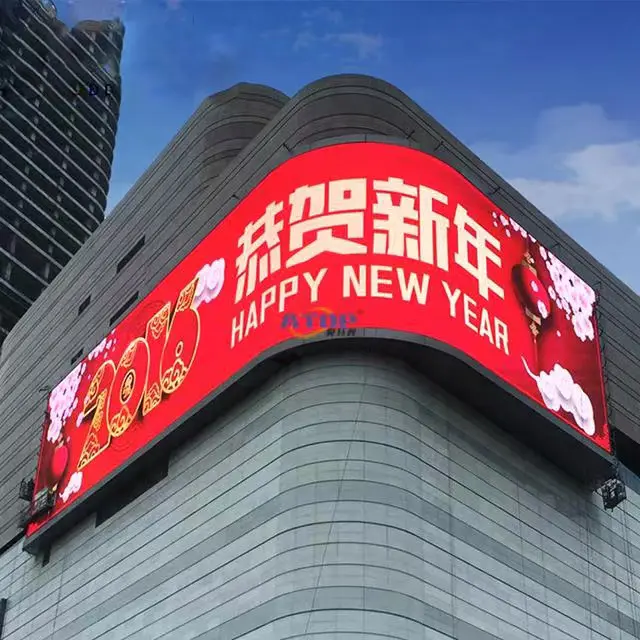

Der Eckaußenschrank von Shushi wurde für die Installation an Außenwandecken, Straßenbiegungen, Kreuzungssäulen und anderen Positionen entwickelt. Zwei Bildschirme können in bestimmten Winkeln (üblich sind 90° und 120°) im Gehäuse befestigt werden, um Inhalte gleichzeitig in zwei Richtungen zu übertragen. Das Gehäuse besteht aus einer hochfesten Aluminiumlegierung, die mit einer witterungsbeständigen Farbe für den Außenbereich beschichtet ist, und passt sich eng an Eckkonturen an, ohne hervorzustehen und übermäßig viel Platz einzunehmen. An der Unterseite sind optional Flanschplatten für die Bodenmontage oder rückseitige Halterungen für die Mastmontage erhältlich. Es gilt für Werbung an Ecken von Gewerbeblöcken, für die Navigation an malerischen Kreuzungen, Informationsbildschirme an Gemeinschaftsecken und andere Szenarien.

Material- und Strukturmerkmale

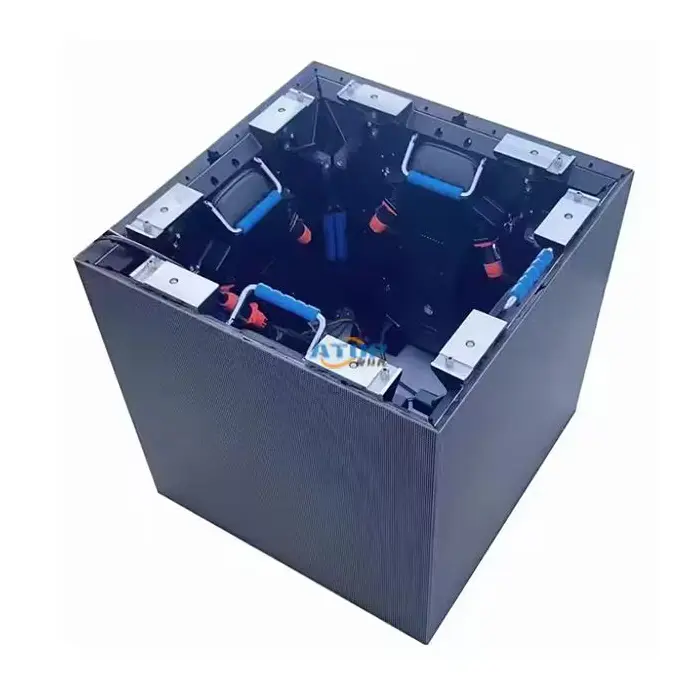

Integrierte L-förmige Struktur

Der Schrankkörper wird durch Biegen verdickter verzinkter Stahlplatten zu einer integrierten L-förmigen Struktur mit engen Verbindungen und wenigen Verbindungsspalten geformt. Es zeichnet sich durch eine hohe Gesamtsteifigkeit, Windbeständigkeit und Verformungsbeständigkeit aus. An der Innenecke wird ein Bogenübergang eingesetzt, um Spannungskonzentrationen zu vermeiden und die Fußgängersicherheit zu verbessern.

Wetterbeständige Beschichtung für den Außenbereich

Die Oberfläche ist mit einer UV-beständigen Schutzbeschichtung für den Außenbereich besprüht, die Farbabblättern, Rost und Rissbildung bei langfristiger Einwirkung von Sonnenlicht, Regen und Temperaturschwankungen im Freien widersteht.

Wasserumleitung mit abgeschrägter Oberseite und vollständige Abdichtung

Alle Schrankfugen sind mit hochelastischen, witterungsbeständigen Dichtungsbändern abgedeckt, gepaart mit einer geneigten Wasserableitungsplatte. Regenwasser rinnt oben entlang, ohne sich anzusammeln oder in Eckspalten zu versickern.

Gestaffelte Wärmeableitung durch Lamellen

Die Lüftungsöffnungen sind entsprechend den Eckraumeigenschaften durch versetzte Lamellen unterteilt. Sie erzeugen Luftkonvektion zur Wärmeableitung und verhindern gleichzeitig, dass Regen und Sand zurück in den Schrank fließen.

Flexibler Innenhohlraum und integrierte Verkabelung

Verstellbare kombinierte Halterungen im Inneren bieten Platz für Geräte verschiedener Spezifikationen. Der Boden ist vollständig angehoben und verfügt über spezielle integrierte Kabelauslässe für Ecken, um eine zonierte, ordentliche Verkabelung zu ermöglichen sowie Wasseransammlungen zu verhindern und das Durchnässen der Kabel zu verhindern.

Diebstahlsichere Schlösser und rostfreie Scharniere

Die Schranktür befindet sich auf der äußeren sichtbaren Seite und ist mit Diebstahlsicherungen für den Außenbereich und verdickten, rostfreien Scharnieren ausgestattet, die ein stabiles Öffnen und Schließen ermöglichen und unbefugtem Berühren und Aushebeln effektiv widerstehen.

Platzsparendes Eckmontage-Design

Seine Gesamtkontur passt sich den Wand- und Säulenwinkeln an und fügt sich nach der Installation in die Umgebung ein, ohne den Hauptdurchgangsraum zu belegen.

Produktvorteile

✅Exklusive Eckform für spezielle Einbaupunkte

✅Integrierte Struktur mit starkem Windwiderstand

✅Spezielles wasserdichtes Eckdesign

✅Gezonte Wärmeableitung für stabilen Betrieb

✅Flexibles und vielseitiges Innenlayout

✅Verhinderung von Wasseransammlungen und standardisierte Verkabelung

✅Bequeme Wartung und vollständiger Sicherheitsschutz

Anwendungsszenarien

Informationsbildschirme für Straßenmauerecken, Anzeigegeräte für Parkzaunecken, Werbeterminals für kommerzielle Säulenecken, umklappbare Außenvitrinen für Gebäude, Schwachstromgeräte für Gemeinschaftskorridorecken, Navigationsterminals für malerische Wanderecken, Schaltschränke für Parkplatzecken, Geräte für den öffentlichen Dienst an kommunalen Straßenecken usw.

Installationsverfahren

1. Messung vor Ort: Messen Sie den tatsächlichen Eckwinkel (z. B. 89° oder 91°) als Grundlage für die Anpassung.

2. Schrankanpassung: Das Werk schweißt oder biegt den Schrank im erforderlichen Winkel und installiert vorab wasserdichte Verbindungen und Montagezubehör.

3. Befestigung: Je nach Wandmaterial Löcher bohren oder Bolzen einbetten, dann die hinteren Flansche oder Aufhängeösen des Schranks sicher befestigen

4. Bildschirmmontage: Schieben Sie zwei Bildschirme separat in die entsprechenden Oberflächenkartensteckplätze und befestigen Sie die Kompressionsblöcke.

5. Verkabelung und Abdichtung: Führen Sie Strom- und Signalkabel durch die Innenecke, ziehen Sie die wasserdichten Verbindungen nach dem Anschluss fest und überprüfen Sie den vollständigen Verschluss der Dichtungsstreifen.

6.Inbetriebnahme und Fertigstellung: Einschalten, um die beidseitigen Anzeigeeffekte zu testen und die Wartungsöffnung zu verschließen.

Vorsichtsmaßnahmen bei der Verwendung

1. Auswahl des Installationsorts

.Sorgen Sie für einen ebenen und festen Boden, um ein Kippen des Schranks durch weichen Boden zu verhindern.

.Reservieren Sie ausreichend Durchgangsraum auf beiden Seiten der Ecke für Fußgänger und spätere Wartungsarbeiten.

.Meiden Sie tief gelegene Gebiete, in denen sich Wasser ansammeln kann, oder Sammelstellen für Regenwasser.

2. Bestätigung der Eckenausrichtung

.Bestätigen Sie vor der Installation den Ecktyp (linke/rechte Ecke) und passen Sie ihn an den Fußgängerfluss vor Ort an.

.Der beidseitige Betrachtungswinkel muss den Hauptfußgängerstrom von zwei Durchgängen abdecken.

3. Fixierung und Windwiderstand

.Harter Boden: Aktivieren Sie die Rollenbremsen, um den Schrank vor dem Verrutschen zu schützen.

.Weicher Boden: Erdnägel sind zwingend erforderlich, um ein Verrutschen durch starken Wind oder äußere Kräfte zu verhindern.

.Hochhäuser / windreiche Gebiete: Zur Verstärkung werden zusätzliche Spannseile empfohlen.

4. Geräteinstallation

.Befestigen Sie zwei Bildschirme unabhängig voneinander, um gegenseitige Belastungen zu vermeiden.

.Verwenden Sie Schirme gleichbleibender Dicke, um den Schwerpunkt des Schranks zentriert zu halten.

.Verlegen Sie die Kabel während der Verkabelung getrennt auf der linken und rechten Seite, um ein Verheddern zu vermeiden.

5. Wärmeableitung und Belüftung

.Blockieren Sie nicht die Lüftungsöffnungen auf beiden Seiten des Schranks.

.Reservieren Sie mehr als 10 cm Wärmeableitungsraum an der Innenecke.

.Keine Ansammlung von Schmutz in der Nähe der Lüftungsschlitze.

6. Elektrische Sicherheit

.Verwenden Sie wasserdichte Stromkabel für den Außenbereich.

.Tragen Sie eine wasserdichte Isolierung auf die Kabelanschlüsse auf.

.Ein Fehlerstromschutzschalter wird empfohlen.

Leitfaden zur routinemäßigen Wartung

Häufige Störungen und Lösungen

FAQ

F1: Welche Standardwinkel werden unterstützt?

A: Die Mainstream-Version ist ein 90°-Winkeltyp für Standardwände und Säulenecken. Für spezielle Eckspezifikationen vor Ort sind kundenspezifische Winkel erhältlich.

F2: Wie weit ragt der Schrank aus der Wand? Wird es den Durchgang behindern?

A: Der Schrank ist so konzipiert, dass er eng an Ecken anliegt und über eine angemessene Größe verfügt, so dass er keinen Hauptdurchgangsraum einnimmt und eine ungehinderte Bewegung von Fußgängern ermöglicht.

F3: Kann der Winkel nach der Installation angepasst werden?

A: Der Schrankwinkel wird durch Schweißen fixiert und kann vor Ort nicht angepasst werden. Für die Winkeländerung sind ein Schrankaustausch oder aufklappbare, verstellbare Versionen erforderlich.

F4: Wie tausche ich einen kaputten Bildschirm aus?

A: Öffnen Sie die vordere Abdeckung (optionale vordere Wartungstür) oder entfernen Sie die hintere Wartungsplatte. Lösen Sie die Kompressionsblöcke, um den Bildschirm herauszunehmen, ohne das gesamte Gehäuse zu demontieren.
