Vertikale hydraulische 100-Zoll-LCD-Halterung

Die vertikale hydraulische 100-Zoll-LCD-Halterung ist ein besonders robustes Stützsystem für 100-Zoll-LCD-Riesenbildschirme (auch kompatibel mit 102/105-Zoll-Modellen). Im Gegensatz zu Halterungen für 98-Zoll-Bildschirme und kleinere wiegt ein nackter 100-Zoll-Bildschirm normalerweise über 130 kg und ist fast 2,2 Meter hoch, was durch die Wandmontage allein nicht sicher getragen werden kann. Dieses Produkt verfügt über eine Hybridstruktur, die Hilfswandtragfähigkeit und Bodenunterstützung kombiniert. Der größte Teil der vertikalen Last wird auf den Boden übertragen, während die Wand lediglich der Kippsicherung und Fixierung der Positionierung dient.

Materialien und Handwerkskunst

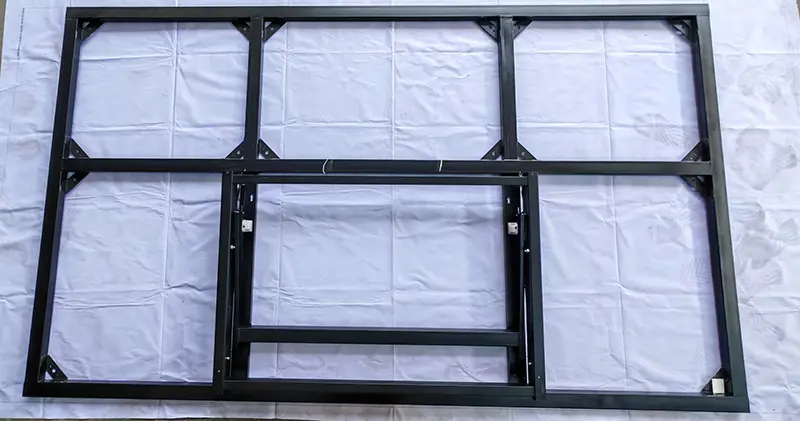

1. Hauptrahmen:

Verdickte und verbreiterte kaltgewalzte Stahlplatten mit Verstärkungsrippen für höhere Tragfähigkeit und Torsionsfestigkeit ohne Verformung.

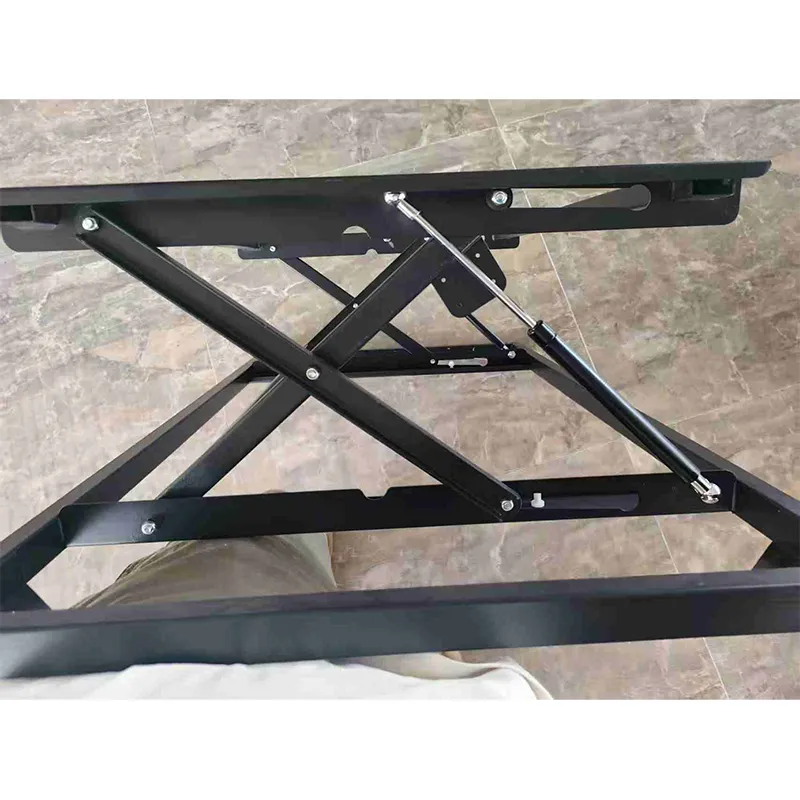

2. Hydrauliksystem:

Doppelte hydraulische Dämpfungskomponenten in Industriequalität bieten gleichmäßige Unterstützung, sanftes Anheben und geräuschlose Pufferung.

3. Montage der Aufhängeplatte:

Maßgeschneiderte, verbreiterte vertikale VESA-Aufhängeplatte für 100-Zoll-Bildschirme, kompatibel mit Standard-Befestigungslöchern für große Displays.

4. Sicherheitsschutz:

Mehrere Anti-Fall-Verriegelungen sowie rutschfeste, stoßdämpfende Gummipolster verhindern ein versehentliches Herunterfallen.

5. Befestigungsbeschläge:

Verdickte und verlängerte Dehnbolzen nach nationalem Standard verteilen die Wandbelastung gleichmäßig und sorgen so für eine festere Installation.

Produktvorteile

1. Maßgeschneidert für Großbildschirme:

Ausschließlich für die vertikale 100-Zoll-Montage optimiert, stabiler und passgenauer als Universalhalterungen.

2. Arbeitssparendes Hydrauliksystem:

Mühelose Anpassung zum Schutz des Bildschirms und seiner Anschlüsse.

3. Geringe Wartungskosten:

Schnell zerlegbares Design, bedienbar ohne professionelle Techniker.

4. Platzsparend:

Wandnahes vertikales Design mit minimaler horizontaler Grundfläche, ideal für Lobbys, Flure und Ausstellungshallen.

5. Breite Anwendbarkeit:

Funktioniert für Konferenzen, Ausstellungen, Einkaufszentren, Krankenhäuser, Regierungsbüros, Medienbranchen und mehr.

Vergleich der Betriebs- und Wartungskosten mit herkömmlichen Halterungen

Wandanforderungen und Installationsspezifikationen

Kritische Sicherheitswarnung

Ein 100-Zoll-Bildschirm wiegt mehr als 90 kg. Ungeeignete Wandtypen können dazu führen, dass der Bildschirm herunterfällt, was zu Sachschäden und Verletzungen führen kann.

Zulässige Wandtypen (Alle Anforderungen müssen gleichzeitig erfüllt sein)

Verbotene Wandtypen (Installation strengstens verboten)

Erforderliche Werkzeuge und Anzahl der Installateure

Installationsschritte

1. Wandinspektion: Stellen Sie sicher, dass die Wand aus massivem Beton oder Ziegeln mit geeigneter Dicke besteht.

2. Positionierung und Markierung: Zeichnen Sie mit einer Laserwaage die vertikale Mittellinie und markieren Sie 8 Bohrpunkte.

3. Bohren und Lochreinigung: Bohren Sie mit einem Elektrohammer Löcher in einer Tiefe von ≥ 100 mm, entfernen Sie Schmutz und setzen Sie M10-Expansionsrohre ein.

4. Sockelbefestigung: Montieren Sie den Wandsockel, ziehen Sie die 8 Dehnschrauben Schritt für Schritt fest und prüfen Sie die Vertikalität.

5. Installation der VESA-Hängeplatte: Befestigen Sie die verbreiterte VESA-Platte an der Rückseite des 100-Zoll-Bildschirms (kompatibel mit den Lochmustern 600×400, 800×600, 900×600).

6. Vorbereitungen für das Aufhängen des Bildschirms: Überprüfen Sie die Hydraulikstangen und Sicherheitsriegel. Hebebühne auf Einbauhöhe einstellen.

7. Montieren Sie das Sieb: Zwei Arbeiter heben das Sieb an, während ein Bediener die Haken so führt, dass sie mit den Basisschlitzen übereinstimmen, und es langsam absenkt.

8. Sicherheitsverschlüsse verriegeln: Befestigen Sie die Hauptschnallen, die seitlichen Sicherheitsverschlüsse und die handgedrehten Kippschutzschrauben nacheinander.

9. Kabelmanagement und -einstellung: Führen Sie die Kabel in das magnetische Kabelfach und stellen Sie den Neigungswinkel auf die optimale Betrachtungsposition ein.

10. Endkontrolle: Schütteln Sie den Bildschirm, um sicherzustellen, dass er nicht locker ist, und überprüfen Sie alle Verriegelungen.

Anwendbare Szenarien

Unternehmenszentrale

Große Bildschirme im Konferenzraum, Begrüßungsdisplays an der Rezeption, Anzeigewände für die Unternehmenskultur

Kommerzielle Anzeige

Werbebildschirme für Einkaufszentren, Demobildschirme für Markenausstellungen, digitale Posterbildschirme für Geschäfte

Regierung und öffentliche Dienste

Informationsfreigabebildschirme in Regierungssälen, Leitbildschirme in Krankenhäusern, Leitbildschirme für Ausstellungsorte

Medien und Live-Streaming

Vertikale Riesenbildschirme für kurzes Video-Live-Streaming, die Anzeige von Self-Media-Inhalten und Studio-Informationsbildschirme

Bildung und Ausbildung

Campus-Bulletin-Bildschirme, Demo-Bildschirme für Schulungsräume, interaktive Displays für Schulungseinrichtungen

FAQ

F1: Wie hoch ist die maximale Tragfähigkeit dieser 100-Zoll-Vertikalhalterung?

A: Gebaut mit verdickten, verbreiterten Stahlplatten und doppelter hydraulischer Unterstützung erreicht die maximale Belastung 130 kg und deckt damit das Gewicht aller Arten von 100-Zoll-Großbildschirmen vollständig ab.

F2: Wird der vertikal montierte 100-Zoll-Bildschirm aufgrund des nach vorne verlagerten Schwerpunkts nach vorne kippen?

A: Es verfügt über eine spezielle, nach hinten gerichtete Schwerkraftstruktur mit nach hinten versetzten Aufhängeplatten, um die Last nach innen zu verlagern und so ein Vorwärtskippen und Kantenverziehen zu verhindern.

F3: Wie groß ist der Abstand zwischen Bildschirm und Wand nach der vertikalen Installation?

A: Der Wandabstand beträgt nur 60 mm–85 mm, ultraschlank und platzsparend mit einem gepflegten, minimalistischen Erscheinungsbild.

F4: Ist die Halterung während des Transports anfällig für Verformungen?

A: Es verfügt über integrierte gestanzte Strukturteile, eine vollständig verstärkte Verpackung und einen harten Eckenschutz mit starker Druck- und Fallfestigkeit, um Verformungen beim Transport zu vermeiden.

F5: Wie verbirgt man Kabel und fügt später neue Drähte hinzu?

A: Die Halterung verfügt über ein integriertes magnetisches Kabelfach (60 cm B × 120 cm H × 4 cm T), das Platz für 4 HDMI-Kabel, 2 Netzkabel und 2 Netzwerkkabel bietet. Der Deckel ist magnetisch befestigt und lässt sich werkzeuglos öffnen. So fügen Sie Kabel hinzu oder ersetzen sie: Ziehen Sie die Abdeckung auf, legen Sie neue Kabel hinein und schließen Sie die Abdeckung – ein Entfernen des Bildschirms ist nicht erforderlich.

F6: Kann es horizontal montiert werden? Unterstützt es die horizontale Niveauanpassung?

A: Dieses Modell unterstützt nur die vertikale Montage, da seine Struktur für die vertikale Schwerkraftverteilung des Bildschirms optimiert ist. Wenn zwischen horizontaler und vertikaler Ausrichtung gewechselt werden muss, erwerben Sie bitte unsere drehbare Halterung. Für horizontale Ausrichtung: Kalibrieren Sie bei der Basisinstallation mit einer Laserwaage; Nach der Bildschirmmontage ist eine horizontale Feineinstellung (±2°) möglich.

F7: Ist die Halterung stoßfest und für erdbebengefährdete Regionen geeignet?

A: Es hat Vibrationstests bestanden, bei denen Erdbebenfrequenzen der Stärke 8 simuliert wurden, ohne dass der Bildschirm herunterfiel oder die Verriegelungen locker waren. Die Anti-Lift-Leitbleche und Anti-Rutsch-Gummipads im Sechsfach-Sicherheitsverschluss-Design sind speziell für Vibrationsumgebungen optimiert. Es gilt für seismische Gebiete wie Japan, Taiwan, Chile, Türkei und Kalifornien, USA.
