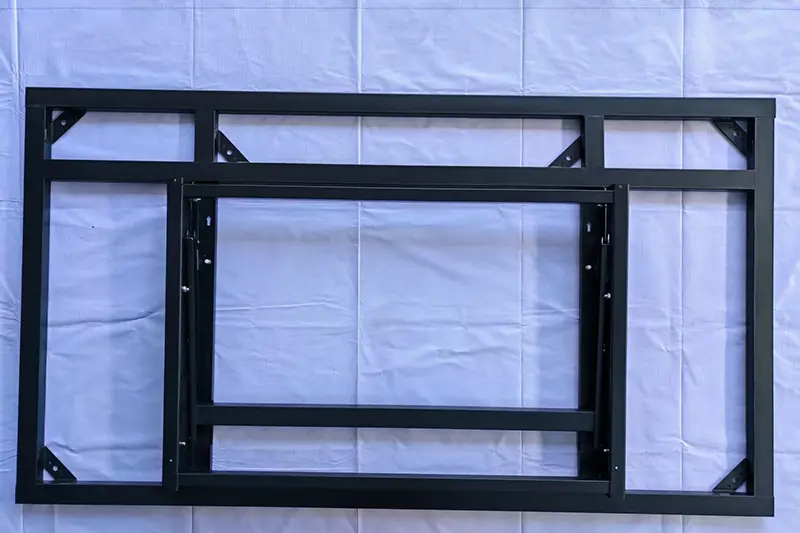

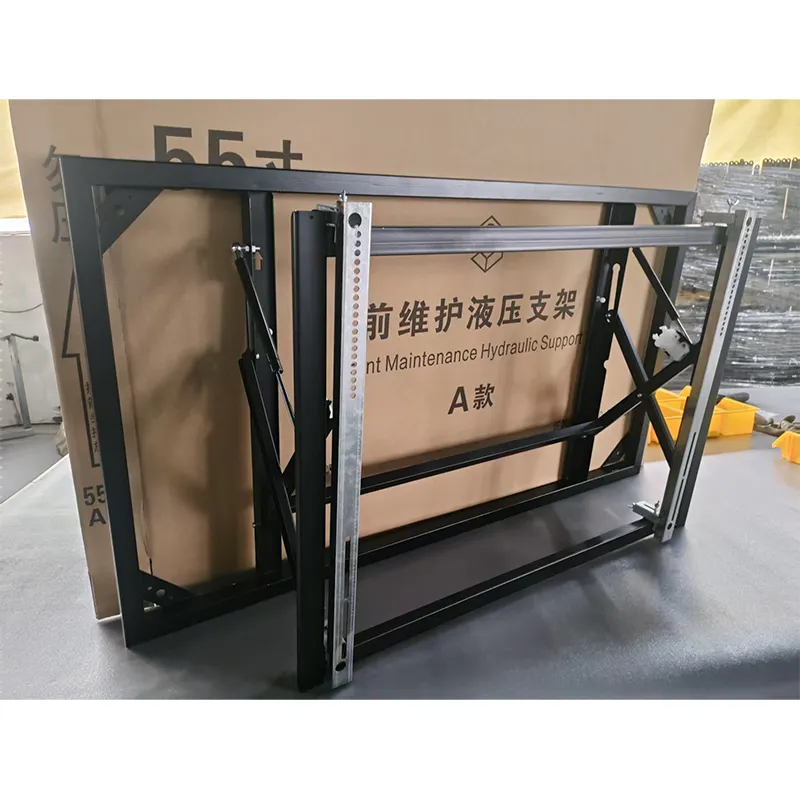

Vertikale hydraulische 86-Zoll-LCD-Halterung

Die vertikale hydraulische 86-Zoll-LCD-Halterung wurde speziell für die vertikale Wandmontage von 86-Zoll-LCD-Bildschirmen entwickelt und verfügt über 2,5 mm dicke Stahlplatten und ein doppeltes hydraulisches Stangensystem, integriert mit einer tragenden Struktur aus vier Haken und Stützplatten, fünf Absturzsicherungen und einem verdeckten Kabelführungsfach. Es unterstützt die hydraulische Neigungsverstellung und schnelle Demontage mit einer maximalen Tragfähigkeit von 120 kg und ist ideal für vertikale Bildschirminstallationsszenarien in großen Konferenzräumen, Kommandozentralen, digitalen Ausstellungshallen und mehr.

Core Structure & Materials

1. Hauptrahmen:

Verdickte, hochfeste kaltgewalzte Stahlplatten sowie verstärkte Pfosten aus Aluminiumlegierung, einstückig geformt für Anti-Verformungsleistung und verbesserte Tragfähigkeit

2. Hydraulikkomponenten:

Langhubige Industrie-Hydraulikzylinder mit stabiler Pufferung und gleichmäßig verteiltem Auflagedruck für müheloses Anheben großer Siebe

3. Montage der Aufhängeplatte:

Verbreiterte vertikale VESA-Aufhängeplatte, exklusiv für 86-Zoll-Bildschirme, kompatibel mit gängigen Lochmustern, einschließlich 400×600 und 600×800

4. Sicherheitsstruktur:

Dreifache Fallsicherung und rutschfeste, stoßdämpfende Gummipads verhindern ein versehentliches Lösen und schützen das Display

5. Befestigungsbeschläge:

Verdickte Expansionsbolzen nach nationalem Standard für gleichmäßige Wandbelastung und festere Installation

Produktvorteile

1. Benutzerdefinierte Struktur für übergroße Bildschirme

Optimiertes mechanisches Design ausschließlich für die vertikale 86-Zoll-Montage, stabiler, passgenauer und sicherer als Universalhalterungen. An wichtigen Belastungspunkten sind Verstärkungsrippen angebracht, um Verformungen nach längerem Gebrauch zu vermeiden.

2. Doppelte Hydraulikstangen – arbeitssparend und redundante Sicherheit

Ein 86-Zoll-Bildschirm wiegt schwer; Einzelne Hydraulikstangen erfordern beim Einstellen zusätzlichen Kraftaufwand und neigen zu Öllecks. Parallele Doppelstangen sorgen für eine gleichmäßig verteilte Dämpfung und erleichtern so die Einstellung. Sollte eine Stange ausfallen, kann die andere dennoch als Unterstützung für mehr Sicherheit dienen.

3. Fünfschichtiger Absturzschutz

Kombinierte Hauptschnalle, Zusatzverriegelung, Anti-Lift-Ablenkblech, handgedrehte Anti-Lift-Schrauben und Anti-Rutsch-Gummipolster, geeignet für stark frequentierte gewerbliche Umgebungen.

4. Niedrige Betriebs- und Wartungskosten

Werkzeuglose Bildschirmentfernung: Sicherheitsriegel entriegeln, Handschrauben drehen und Bildschirm nach oben heben.

Reservierte Wartungslücken an den Seitenwänden: Rückseitige Kabel können gewartet werden, ohne dass der Bildschirm entfernt werden muss.

Magnetisches Kabelmanagementfach: Kabel können ohne Werkzeug hinzugefügt oder ausgetauscht werden.

5. Hohe Raumausnutzung

Das an der Wand montierte vertikale Design nimmt nur minimalen horizontalen Platz ein und eignet sich perfekt für enge Räume wie Korridore, Lobbys und Aufzugseingänge.

6. Breites Anwendungsspektrum

Anwendbar auf Konferenzen, Ausstellungen, Einkaufszentren, Krankenhäuser, Regierungsbüros, Live-Streaming-Studios und andere Szenarien.

Installationsschritte (exklusiv für 86-Zoll-Vertikalmontage)

1. Überprüfen Sie die Wandtragfähigkeit, kalibrieren Sie die vertikale Mittellinie mit einer Wasserwaage und markieren Sie die Bohrpositionen

2. Bohren Sie Löcher, installieren Sie verdickte Expansionsbolzen und befestigen Sie die Hauptbasis, um Vertikalität und Festigkeit zu gewährleisten

3. Montieren Sie die verbreiterte VESA-Aufhängeplatte an den Standardlöchern auf der Rückseite des 86-Zoll-Bildschirms

4. Richten Sie den Bildschirm an den Klemmschlitzen der Halterung aus und hängen Sie ihn langsam auf; Das Hydrauliksystem sorgt für automatische Lagerung und Pufferung

5. Befestigen Sie die dreifachen Fallsicherungen und prüfen Sie, ob sie locker sitzen

6. Ordnen Sie die Kabel in vertikalen Kabelkanälen an und passen Sie Höhe und Neigungswinkel an

7. Führen Sie vor der Inbetriebnahme eine vollständige Stabilitätsprüfung durch

Anwendbare Szenarien

FAQ

F1: 86-Zoll-Bildschirme sind schwer. Kann die Halterung sie stabil und ohne Verformung tragen?

A: Ja. Es wurden strenge Belastungstests durchgeführt. Der Hauptkörper besteht aus 2,5 mm dicken Stahlplatten mit Verstärkungsrippen an wichtigen Belastungspunkten und zeigt unter einer statischen Höchstlast von 150 kg keine Verformung. Die meisten handelsüblichen 86-Zoll-Bildschirme (Sony, Samsung, LG usw.) wiegen 55–70 kg und liegen damit weit unter der zulässigen Belastungsgrenze. Es wird empfohlen, den festen Sitz der Schrauben alle sechs Monate zu überprüfen.

F2: Was sind die Vorteile von Doppelhydraulikstangen gegenüber Einzelstangen?

A: Zwei Hauptvorteile:①Gleichmäßige Dämpfung: Schwere 86-Zoll-Siebe erfordern eine hohe Dämpfungskraft von einzelnen Stangen, was die Einstellung arbeitsintensiv macht und das Risiko von Öllecks erhöht. Parallele Doppelstangen verteilen die Belastung gleichmäßig und sorgen für einen reibungsloseren Betrieb.②Redundante Sicherheit: Wenn eine Hydraulikstange ausfällt, kann die andere weiterhin grundlegende Unterstützung bieten, eine Sicherheitsfunktion, die bei Einzelstangenkonstruktionen nicht verfügbar ist.

F3: Müssen zum Entfernen des Bildschirms Werkzeuge verwendet werden?

A: Für den Demontagemechanismus des Bildschirms sind keine Werkzeuge erforderlich. Klappen Sie einfach die Sicherheitsriegel um und drehen Sie die Anti-Hebe-Handschrauben, um den Bildschirm anzuheben. Allerdings wiegen 86-Zoll-Bildschirme 55–70 kg, sodass zwei Bediener dringend empfohlen werden. Für die Kabelwartung (z. B. Ein-/Ausstecken von HDMI-Kabeln) ist ein Ausbau des Bildschirms dank reservierter seitlicher Wartungslücken nicht erforderlich.

F4: Wie füge ich neue Kabel hinzu, nachdem ich die Verkabelung verdeckt habe?

A: Äußerst praktisch. Der Kabelfachdeckel ist magnetisch fixiert und kann ohne Werkzeug geöffnet werden. Fügen Sie Kabel hinzu oder ersetzen Sie sie, indem Sie die Abdeckung öffnen, die Drähte hineinführen und sie schließen – eine Demontage des Bildschirms ist nicht erforderlich.

F5: Welche Wandtypen eignen sich für die Installation eines 86-Zoll-Bildschirms?

A: Es sind nur massive Betonwände oder massive Ziegelwände zulässig. Trockenbauwände, leichte Stahlkielwände und Hohlblockwände können das Gewicht eines 86-Zoll-Bildschirms nicht sicher tragen. Die mitgelieferten verdickten Spreizdübel sind speziell für Beton- und Vollziegelwände konzipiert. Wenn der Wandtyp unsicher ist, wird eine professionelle Inspektion vor Ort empfohlen.

F6: Wie schwer ist ein tatsächlicher 86-Zoll-Bildschirm und wie viele Installateure sind erforderlich?

A: Die meisten handelsüblichen 86-Zoll-Bildschirme wiegen netto 55–70 kg. Eine Person kann den Wandsockel montieren, während zum Aufhängen des Bildschirms zwei Arbeiter erforderlich sind (einer hält den Bildschirm, einer richtet die Haken aus). Um Personenschäden zu vermeiden, wird das Heben von Geräten oder Maschinen empfohlen.
